PIC development board für PIC18F serie, verfügt über die PIC18F4520 MCU, und integriert verschiedene standardschnittstellen, ziemlich einfach für zusatzexpansionen.

übersicht

Open18F4520ist ein PIC development board, die verfügt über einen PIC18F4520 gerät als mikrocontroller. es unterstützt weiteren ausbau mit verschiedenen optionalen zubehörkarten für spezifische anwendung. die modulare und open design macht es ideal für die ausgangs anwendung entwicklung mit PIC mikrocontroller.

was 's an Bord

1.PIC18F4520-I/P:die hohe leistung PIC MCU die features:
*Core:PIC 8-bit;
*Betriebsfrequenz:20 MHz Max;

*Betriebsspannung:2-5,5 V

* paket:DIP40;

*I/Os:33;

*erinnerungen:32kB Flash, 1536B RAM, 256B EEPROM

*Kommunikationsschnittstellen:1 x MSSP (SPI/I2C), 1 x A/E/UART, 2 x PWM, 8 x ADC;

*fehlersuche/Programmierung:ICSP schnittstellen
2.AMS1117-3.3:3,3 V spannungsregler;

3.netzschalter;

4.power-anzeige;

5.LEDs:bequem für anzeigt I/O status oder programmieren debugging betriebszustand;

6.benutzer keys:für I/O eingang test und/oder programmsteuerung;

7.Joystick:fünf positionen;

8.reset-taste;

9.summer;

10.infrarot-empfänger;

11.4 Mt quarzoszillator;

12.16 I/Os schnittstelle | 8-bit AD schnittstelle

* für anschluss zubehörkarten, die mit I/, wie FT245 USB FIFO, 8 SEG LED, etc.

* es 's auch 8-bit AD schnittstelle kann verwendet werden für AD prüfung

13.8 I/Os schnittstelle:für anschluss zubehörkarten, die mit I/, wie 8 Drucktasten, Motor, etc.

14. SPI schnittstelle:für anschluss SPI peripheriegeräte, wie DataFlash (AT45DBxx), sd-karte, MP3, etc.

15. I2C schnittstelle: für anschluss I2C peripheriegeräte, wie I/O expander (PCF8574), EEPROM (AT24Cxx), etc.

16. 1-WIRE schnittstelle:für anschluss 1-WIRE geräte (TO-92 paket), wie temperatur sensor (DS18B20), elektronische registrierungsnummer (DS2401), etc.

17. uart-schnittstelle:für anschluss UART peripheriegeräte, wie RS232, RS485, USB TO UART, etc.

18.PS/2 schnittstelle:für anschluss PS/2 tastatur und/oder maus

19. grafik multi-farb-lcd schnittstelle:für anschluss 2,2 zoll multi-farbe touchscreen LCD, die mit SPI steuer

20.zeichen lcd-schnittstelle: für anschluss charakter LCD, wie LCD1602 (3,3 V blauer hintergrundbeleuchtung)

21.5 V DC jack;

22.benutzerdefinierte kristall buchse;

23.VCC power eingang/ausgang: in der regel für stromversorgung ausgang, und/oder gemeinsamkeiten mit anderen anwendung bord;

24.MCU pins anschluss:alle MCU pins sind auf erweiterungsanschlüsse zugänglich für weitere expansion;

25.ICSP schnittstelle:für die fehlersuche/programmierung

26.LEDs jumper;

27.benutzer schlüssel jumper;

28.Joystick jumper;

29.PS/2 jumper;

30.1-WIRE jumper;

31.summer jumper;

32.IR jumper

33.VCC auswahl jumper

34. kristall auswahl jumper

35.RA4 pull-up jumper

für jumper 26-32:

* kurz die jumper zu verbinden I/Os, die in beispiel code;
* öffnen die jumper an andere benutzerdefinierte pins über jumper drähte.

fotos


(einfache erweiterung, können sie zubehörkarten wie sie möchten!!)
hinweis: Die Open18F4520 nicht jede debugging-funktion ein debugger erforderlich ist.

ICSP Schnittstelle

die abbildung zeigt die header pinouts von ICSP schnittstelle

entwicklung Ressourcen

die Bedienungsanleitung CD enthält entwicklung ressourcen aufgeführt wie folgt:
1. Verwandte Software (MPLAB, etc.);

2. Demo Code (beispiele in C)

3. Schematische (PDF);

4. PIC Entwicklung Dokumentationen (Datenblätter etc.);

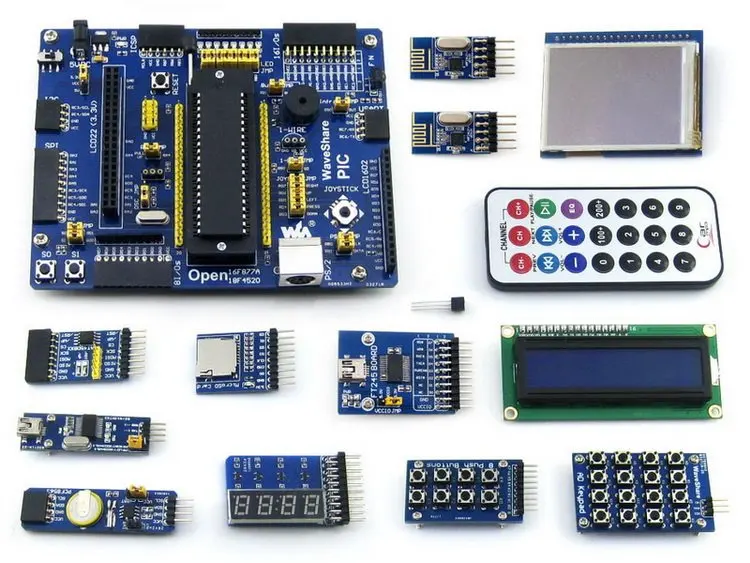

Open18F4520 Paket B Enthält

die "Standard-paket" und "Zubehörkarten Paket" unten sind enthalten.

Standard-paket Zubehörkarten Paket
1. Open18F4520 development board x 1 1.USB typ A stecker auf mini-B stecker kabel x 1
2. PIC18F4520 x 1 2.PL2303 USB UART Board (mini) x 1
3. 4-pin draht x 2 3.2,2 zoll 320×240 Touch LCD (A) x 1
4. 2-pin draht x 2 4.AD Tastatur (für prüfung embedded ADC) x 1

5. USB power kabel x 1 5.FT245 USB FIFO Board (mini) (16 I/Os) x 1
6. Benutzerhandbuch CD x 1 6.AT45DBXX DataFlash Board (SPI) x 1
7.PCF8563 RTC Board (I2C) x 1
8.Micro SD Speichervorstands (SDIO/SPI) x 1
9.NRF24L01 RF Board (B) (SPI) 2 stücke x 1
10.DS18B20 (EIN DRAHT) x 1
11. Infrarot-fernbedienung (IR) x 1
12. LCD1602 (3,3 V Blauer Hintergrundbeleuchtung) (parallel) x 1
13. 8-SEG Led-platine (16 I/Os) x 1
14. 8 Drucktasten (8 I/Os) x 1
