Weniger 2 Sätze/los UHF 400-480 mhz Walkie Talkie Drahtlose Hf-modul 4 Watt 7 ~ 10Km SA858 + Kühlkörper + Zubehörkarte + Lautsprecher + Antenne

Bester Preis 2 Sätze/los UHF 400-480 mhz Walkie Talkie Drahtlose Hf-modul 4 Watt 7 ~ 10Km SA858 + Kühlkörper + Zubehörkarte + Lautsprecher + Antenne Sie sind Suche noch verfügbar. Für diejenigen, die Fragen Sie sich, wie Wählen Sie der beste 2 Sätze/los UHF 400-480 mhz Walkie Talkie Drahtlose Hf-modul 4 Watt 7 ~ 10Km SA858 + Kühlkörper + Zubehörkarte + Lautsprecher + Antenne unter die verschiedenen Produkte, die auf dem heutigen Markt verfügbar sind, dann sind Sie nicht nur! Es gibt eine Fülle der Möglichkeiten und oft es ist schwer, um zu wissen, wie man den richtigen wählt 2 Sätze/los UHF 400-480 mhz Walkie Talkie Drahtlose Hf-modul 4 Watt 7 ~ 10Km SA858 + Kühlkörper + Zubehörkarte + Lautsprecher + Antenne, dass Sie Nutzen Sie die Vorteile der Most. In der Regel, die Wahl des besten Produkts ist im Allgemeinen ein Anliegen der Präferenz in Bezug zu dem, was tatsächlich Entspricht die Rechnung für einen großartigen 2 Sätze/los UHF 400-480 mhz Walkie Talkie Drahtlose Hf-modul 4 Watt 7 ~ 10Km SA858 + Kühlkörper + Zubehörkarte + Lautsprecher + Antenne mit jeder. Aber hier sind nur wenige Was solltest du denken Sie daran, wenn Sie versuchen, gute 2 Sätze/los UHF 400-480 mhz Walkie Talkie Drahtlose Hf-modul 4 Watt 7 ~ 10Km SA858 + Kühlkörper + Zubehörkarte + Lautsprecher + Antenne auszuwählen.

bilder für 2 Sätze/los UHF 400-480 mhz Walkie Talkie Drahtlose Hf-modul 4 Watt 7 ~ 10Km SA858 + Kühlkörper + Zubehörkarte + Lautsprecher + Antenne

wenn sie suchen für die beste 2 Sätze/los UHF 400-480 mhz Walkie Talkie Drahtlose Hf-modul 4 Watt 7 ~ 10Km SA858 + Kühlkörper + Zubehörkarte + Lautsprecher + Antenne. Bitte zögern Sie nicht to Check on die billigste heute.

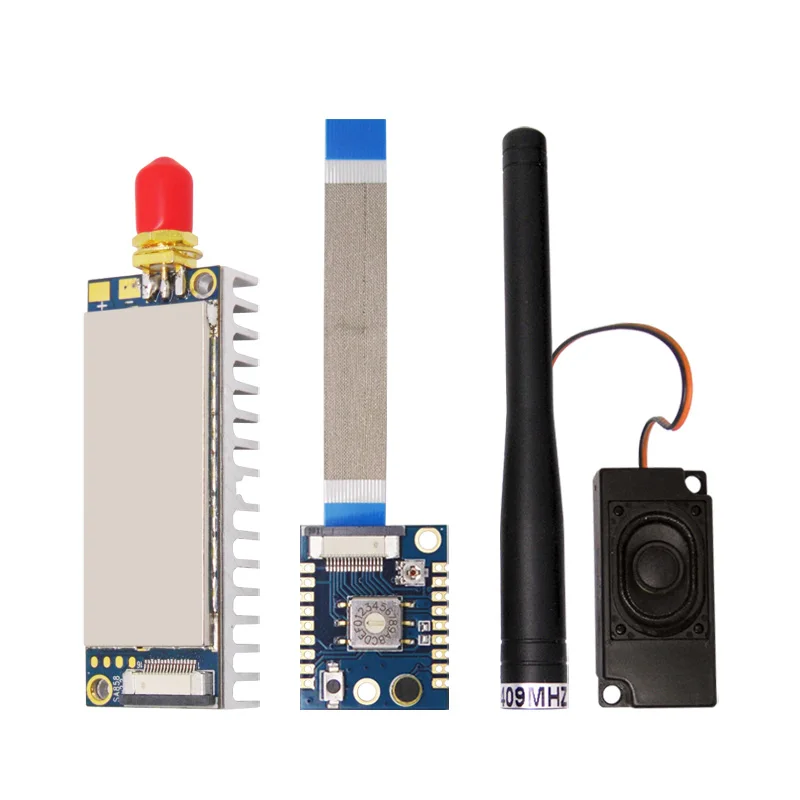

2 Sätze/los UHF Walkie Talkie Drahtlose Hf-modul 4 Watt 7 ~ 10Km SA858 + Kühlkörper + Zubehörkarte + Lautsprecher + Antenne

2 stücke * SA858(UHF 400-480 mhz walkie talkie modul mit kühlkörper)

2 stücke * Kühlkörper

2 stücke * zubehörkarte

2 stücke * UHF antenne

2 stücke * Lautsprecher

2 stücke * anschlussleitung

1 stück * USB brückentafel

wenn sieVHF 134-174 mhz, lassen sie uns massage

SA858ist ein professioneller 4 Watt/UHF band walkie talkie modul. starke hf-schaltungsmodul, DSP, digitale schnittstelle, und audio verstärker ist eingebaut. neben Uart befehl, benutzer verwenden können unsere vorgesehen PC software zu konfigurieren alle parameter. die parameter beinhaltet: Tx frequenz, Rx-frequenz, Tx CTCSS/CDCSS, Rx CTCSS/CDCSS, digital volume und SQ. zu vermeiden die heizung für diese hohe leistung walkie talkie, wir getan haben spezielle handhabung auf die software mit einem starken kühler hinzugefügt, die macht es hat kein problem für lange ununterbrochene arbeitszeit.

wenn SA858 angeschlossen ist mit SA858-PJ, es ist einfach zu organisieren ein professioneller alle in einem walkie talkie system, das system enthalten 16 vordefinierte frequenz kanäle, einstellbarer lautstärke, konfigurierbare CTCSS/CDCSS. benutzer nur zu verbinden mit netzteil und lautsprecher.

vereinfachte schnittstelle und ultra kleine größe machen SA858 weit verbreitet in verschiedenen anwendungen und bequem eingebettet in verschiedenen handheld-geräte.

spezifikationen:

Parameter

Min

Typ

Max

Unite

zustand

arbeitsbedingung

arbeitsspannungsbereich

1,8

3,3

3,6

V

temperatur spannung

-40

85

° c

stromaufnahme

empfangen aktuellen

13,5

mA

hohe leistungs modus

empfangen aktuellen

10,7

mA

stromsparmodus

übertragung strom

85

mA

@ 20dBm

schlafen aktuellen

< 0,1

uA

parameter

frequenzbereich

403

433

463

MHZ

@ 433 MHZ

838

868

898

MHZ

@ 868 MHZ

Modulation rate

0,123

1000

Kbps

FSK

ausgangsleistung palette

-5

20

dBm

empfangsempfindlichkeit

-126

dBm

@ daten = 500bps, Fdev = 3 kHZ

merkmale

  • volle band 400 ~ 480 MHZ
  • Tx und Rx frequenz kann allein
  • Band breite 12,5/25 KHz
  • ausgangsleistung bis zu 4 Watt
  • abstand bis zu 7 bis 10 km in Offenen bereich
  • hohe empfindlichkeit:-124dBm
  • hohe integrierte und kleine größe
  • 38 CTCSS
  • 166 CDCSS
  • (kann durch PC software und serielle schnittstelle)
  • 8 einstellbare digital volume
  • Analog lautstärke einstellbar grenzenlose
  • High/low ausgangsleistung auswahl (1 Watt-4 Watt)
  • breite palette von betriebsspannung 3,3-9 V
  • Embedded EEPROM, daten gespeichert auch ausschalten
  • ppm TCXO, stabile leistung

anwendung

  • kleine professional walkie talkie
  • unsichtbare intercom system
  • gebäude gemeinschaft sicherheitssystem
  • Sport produkte
  • Handheld/Einzelpocket gerät
  • Audio überwachungssystem

produkt Anzeigen

Block diagramm

anwendung schaltung

pin-belegung

Pin Keine.

Pin name

beschreibung

1

MIC +

verbinden positive von externes mikrofon

2

GND

verbinden negativ des externes mikrofon oder power boden

3

SPK/VOL

ewige verbinden 8 oHm und 2 Watt lautsprecher und lautstärke elektronische ausrüstung

4

SPK

Audio ausgang pin, externe connect ohm und 2 Watt lautsprecher

5

H/L

RF und geringeren strom pin, verbinden “ 0 ” ist niedriger power, off ist high power

6

VOL

Audio lautstärke pin, externe connect 200 Karat einstellbare elektronische ausrüstung

7

GND

externe connect negative

8

RXD

daten erhalten serielle schnittstelle

9

TXD

daten senden seriellen port

10

VOXEN

volumen ermöglichen pin, “ 0 ” ist offen lautstärkeregelung, “ 1 ” ist schließen, standard ist “ 1 ”

11

PTT

senden/empfangen control pin, “ 0 ” ist senden; “ 1 ” empfangen, standard empfangen

12

8

frequenz 16 kanäle, 8421 code, No. 8 bits, standard ist “ 1 ” ausgang

13

4

frequenz 16 kanäle, 8421 code, No. 4 bits, standard ist “ 1 ” ausgang

14

2

frequenz 16 kanäle, 8421 code, No. 2 bits, standard ist “ 1 ” ausgang

15

1

frequenz 16 kanäle, 8421 code, No. 1 bit, standard ist “ 1 ” ausgang

16

PD

modul schlaf ermöglichen, “ 0 ” ist schlafmodus; “ 1 ” normalen arbeitszeit, standard ist normal arbeitsmodus

17

VCC

verbinden positive

18

GND

verbinden negative

19, 21

GND

schließen sie antenne boden

20

ANT

RF signalausgang, externe connect 50oHm antenne

mechanische dimension

abstand test

zubehör

1) Antenne

antenne ist ein wichtiger teil in kommunikation system. seine leistung wird die gesamte kommunikation system. dieses modul erfordert antennen impedanz in 50oHm. regelmäßige verwendet antenne ist gummi gerade antenne saugnapf-antenne, teleskopantenne und so weiter. benutzer können die antenne je nach anwendung umwelt. um sicherzustellen, dass module in die beste arbeitsmodus, wir empfehlen die antennen aus unser unternehmen.

2) zubehörkarte
zu machen es bequem zu bedienen, wir haben eine zubehörkarte SA858-PJ, die verwendet werden können mit SA858 walkie talkie modul, die kleine platine verlängern die stifte des moduls durch die spezielle FPC, die bord integriert mit mikrofon, kanal-knopf, lautstärkeregler, ptt-taste und andere gerät, benutzer nur hinzufügen müssen eine externe lautsprecher so dass es kann als eine hohe leistung und mikro walkie-talkie. zubehörkarte wie folgt:

3 kühlkörper
dieses walkie-talkie modul ist ein high power wireless gerät, wird hat größere strom der übertragung, wir haben ausgestattet modul mit ein spezialisierter kühlkörper zu machen sicher modul kann die beste leistung, wenn es erzeugen wärme in eine lange zeit, ow wie folgt:

hinweis: Wenn benutzer haben ihre eigenen kühlkörper gerät, oder unsere standard kühlkörper dimension ist nicht geeignet für die anwendung, sie können auch wählen nackten modul ohne kühler (SA858B).

unser unternehmen ist in der erforschung, entwicklung, herstellung und verkauf IOT (internet der dinge) produkte. wir widmeten uns auf eine gute RF module, walkie talkie module und integrierte digitale sensor module. Inzwischen ODM und OEM projekte sind willkommen. mit mehr als 10 jahre erfahrung von produkt design in RF und sensoren, wir haben einen guten ruf bei unseren kunden.

verschiffen

1. Einzelteile werden innerhalb 3 ~ 5 tage nachdem wir die volle zahlung empfangen.

2. Wir garantieren nicht lieferfrist auf allem internationalen sendungen aufgrund der unterschiede in gewohnheiten, die zeiten in den einzelnen ländern, die beeinflussen können, wie schnell ihr produkt kontrolliert wird.

3. Wenn sie nicht einzelteil innerhalb 60 arbeitstage (10 wochen), bitte kontaktieren sie uns, um den fall untersuchen.

4. Bitte beachten Sie, dass kunden für alle zusätzlichen gewohnheitsgebühren, maklergebühren, aufgaben, und steuern für import in ihr land. zusätzliche gebühren können zurzeit zeit der lieferung. wir erstatten nicht verschiffengebühren für abgelehnten.

wir können EMS, DHL, Fedex, TNT China Registrieren Post Luftpost und etc.

* alle freies verschiffen auf unserem speicher sind meist China Registrierte Luftpost.

* wenn sie schnelles verschiffen wie DHL oder andere, sie müssen zusätzliche zahlung, pls kontakt vertrieb zu bewerten die preis.

mit drei schutz

* polybeutel, abdeckung

* blase zu schützen

* Schließlich gelb karton für liefern

Rückgaberecht

1. Wir schätzen ihr auftrag und und wir tun unser bestes zu dienen sie.

2. Wir bieten eine sofortige 7 tage rückgaberecht (7 tage nachdem wir die einzelteile empfangen).

3. Das zurückgebrachte einzelteil muss in seinem ursprünglichen zustand.

4. Wir sind in der lage, ihr geld zurück ohne versandkosten.

1. Ihre zufriedenheit und positives rückgespräch sind geschätzt. lassen sie bitte positives rückgespräch und 5 sterne, wenn sie mit unseren einzelteilen zufrieden sind und dienstleistungen.

2. Wenn sie irgendwelche probleme mit unseren einzelteilen oder dienstleistungen, zögern sie nicht uns zuerst, bevor sie negatives rückgespräch zu lassen. wir werden unser bestes tun, um alle probleme zu lösen und sie mit den besten kundendiensten.

3. Für jede frage, pls fühlen sich frei, uns zu kontaktieren durch emai l oder über TradeManager.

lieferzeit1. beispielauftrag: 1-3 tage2. Normalen auftrag: 3-7 tage3. OEM Auftrag: 7-15 tage4. ODM Projekt: entwicklung zeit ist um 1 monate nach alle details bestätigt.garantie1.100% test niedrigen als 0.05% fehlerrate2. Kostenlosen technischen supportMOQ1. Beispielauftrag: 2 stücke/ein paar2. OEM Auftrag: Mehr Als 1000 stückeAftersale Service1. Geben ersatz, wenn es qualitätsproblem der teil in zukunft, um2. Bewerten die zollrisiko und wählen sicherste transportunternehmen während der anderen periode3. Fllow status von zeit zu zeit bis die waren kommen hand kunden4. NiceRF garantie gilt nicht produkte durch dritt verdors erworbenea) Warum modul kann nicht kommunizieren richtig?1) Überprüfen wenn die band, kanal, rate, NET ID hat auf die gleiche;2) Überprüfen, ob es ist power verbindungsfehler;3) Überprüfen wenn das modul ist aktiviert (CS high);4) Überprüfen wenn die antenne ist nicht richtig;5) Überprüfen wenn das modul ist beschädigt.b) Warum übertragungsstrecke ist nicht weit wie es sollte?1) stromversorgung ripple ist zu groß;2) Die antenne arten nicht übereinstimmen, oder nicht richtig installiert;3) Die umgebung ist rauen, starke störungen quellen;4) Umliegenden co-kanalstörungen;c) Warum erhalt daten falsche?1) Unsachgemäße parameter einstellungen;2) Modul datenschnittstelle ist schlecht.

d) Warum sollte ich antennen?

die antenne ist wichtig in die kommunikation. für dieses modul, das spiel impedanz ist 50 Ohm. wir haben viele arten von antenne für kunden zu wählen, kontaktieren sie bitte den entsprechenden vertriebsingenieur für helfen, oder finden sie die antenne in unserer website.

e) Was art von USB brückentafel soll Ich verwenden?

die USB Brücke ist nützlich für kunden zu konfigurieren die parameter und einfach zu tun kommunikation test mit PC.
